关键制程能力-FCCSP

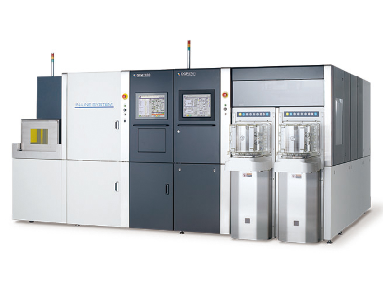

背面研磨 Back Grinding

名称/型号 参数
  • · DGP8761+DFM2800
  • · 晶圆直径：8/12 inch
  • · 最小减薄厚度：100um
  • · 磨片精度：±5um(Bump）

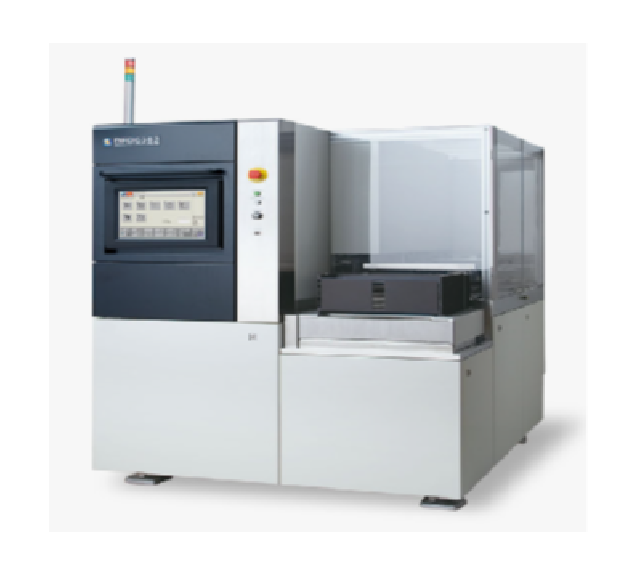

激光开槽 Laser grooving

名称/型号 参数
  • · Disco 7161
  • · 晶圆材料：硅片/SOG/GaN
  • · 晶圆直径：8/12 inch
  • · 晶圆厚度：25~800um
  • · 最小芯片尺寸：0.1x0.1mm²
  • · 开槽宽度：20~100µm
  • · 开槽深度：>10um
  • · 精度（连续生产）：槽宽/槽深＜±5µm

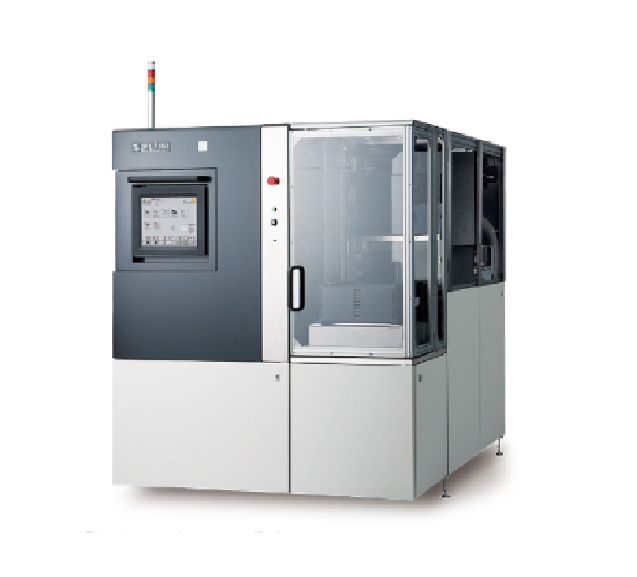

晶圆分割 Wafer saw

名称/型号 参数
  • · DFD6362
  • · 晶圆直径：8/12 inch
  • · 磨刀功能：在线自动磨刀平台
  • · 最小芯片尺寸：250x250um²
  • · 最大芯片尺寸：15x15mm²
  • · 最小划道宽度：46um(不包含测试图形）51um(含测试图形）

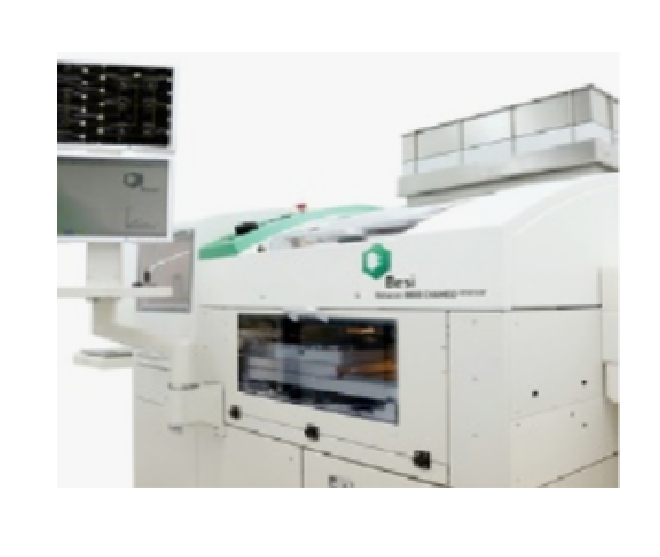

倒装固晶 Flip chip

名称/型号 参数
  • · Datacon 8800 Advanced
  • · 晶圆直径：8/12 inch
  • · 芯片尺寸：0.4x0.4~30x30mm²
  • · 芯片厚度：>150um
  • · 装片精度：±5um
  • · θ放置精度：±0.15°

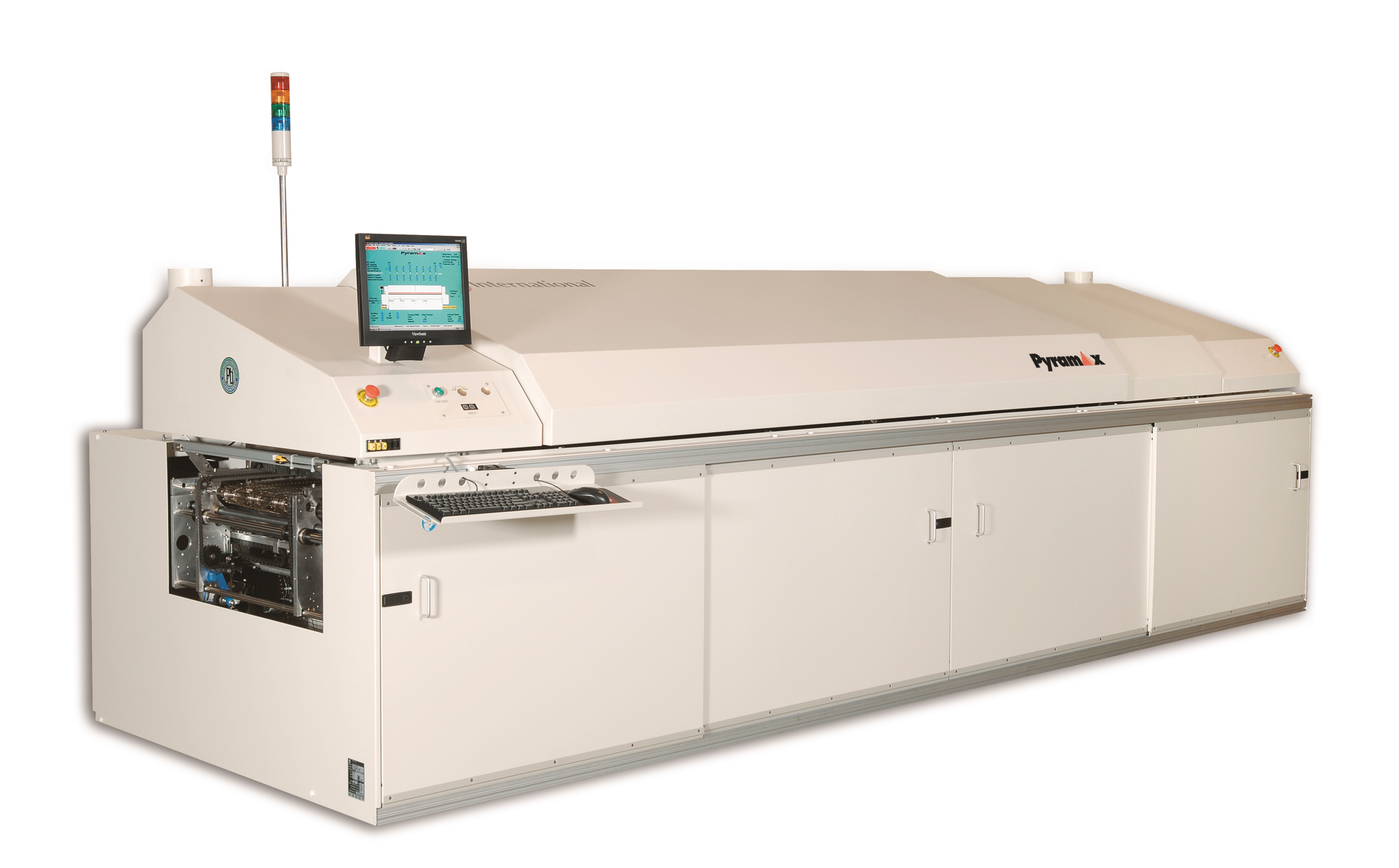

氮气回流焊 Reflow

名称/型号 参数
  • · BTU 150N Z12



  • · 温度：±1°C
  • · 温控：闭环对流控制，最高350℃
  • · 温区：12+2
  • · 氧含量：≤30PPM

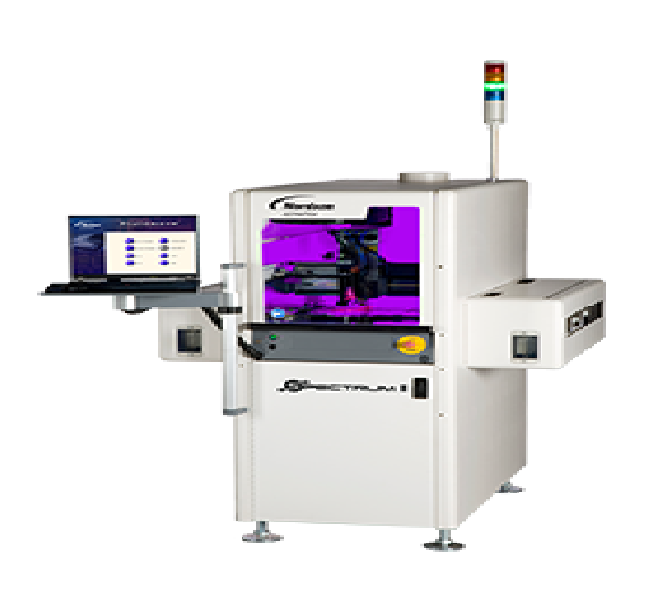

点胶 Asymtek

名称/型号 参数
  • · S2-900A
  • · CpH：过程控制加热
  • · 双阀双重点胶：两个点胶阀可独立运作
  • · 喷射点胶方式：点；线；图形
  • · 最高流速：每秒750毫克/每秒300点

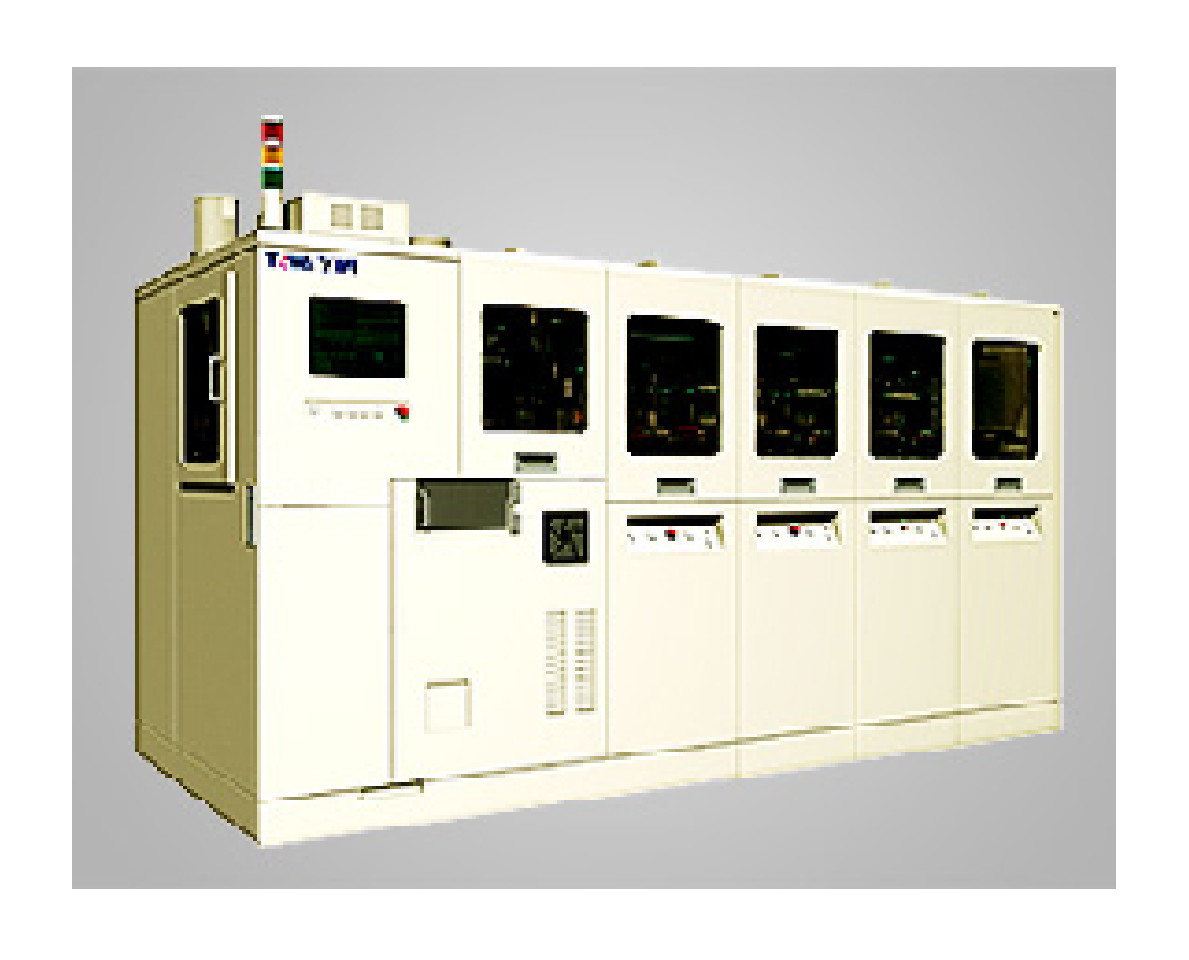

塑封 Molding

名称/型号 参数
  • · Auto Mold
  • · 模封温度：±3°C
  • · 模具配合精度：5um
  • · 模穴尺寸精度：±0.01mm

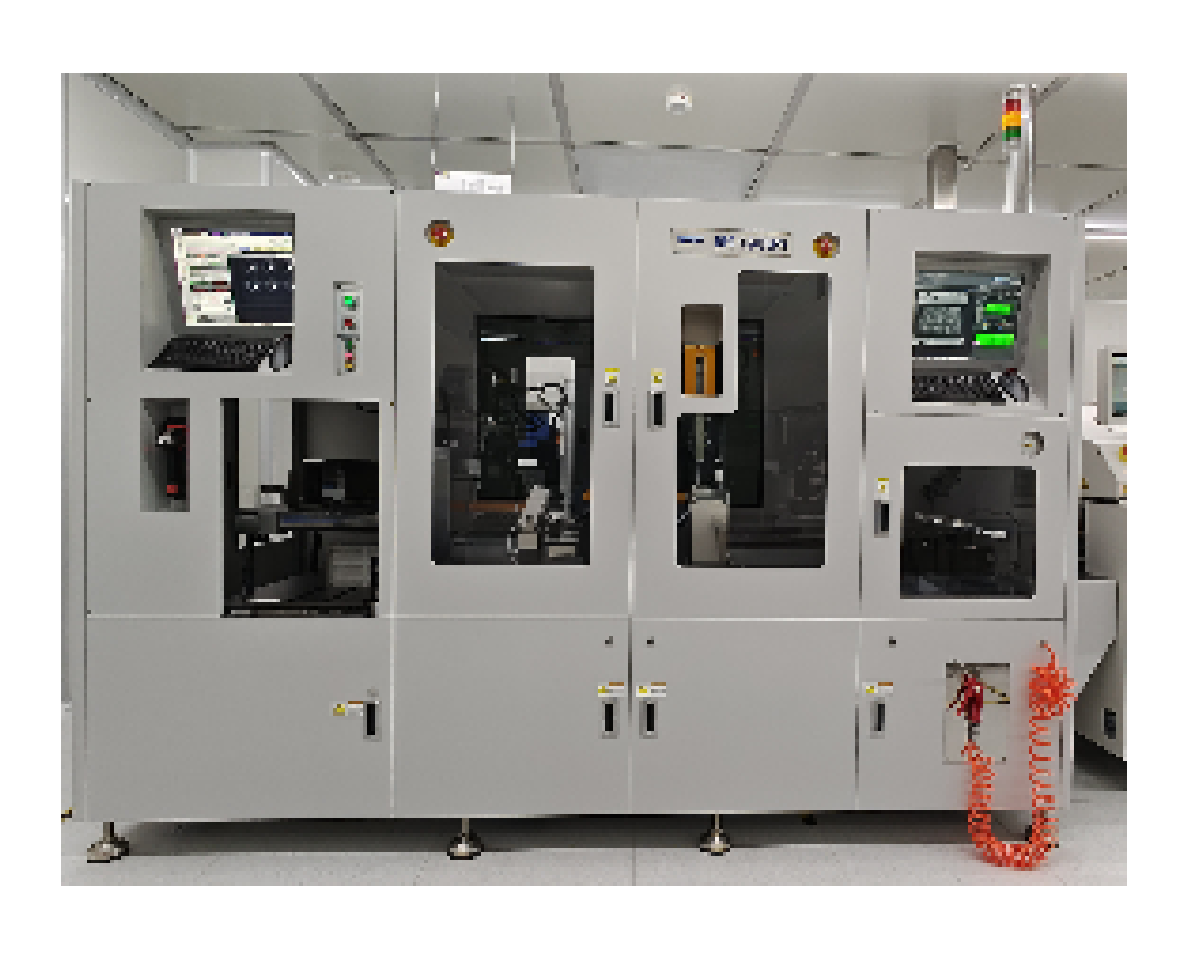

植球 Ball Mount

名称/型号 参数
  • · BPS-8200BNS
  • · 植球直径：≥0.1mm
  • · 植球间距：≥0.35mm
  • · 植球数量：<120K
  • · 植球精度：±0.03mm
  • · 植球视野：FOV:110x110mm²，CCD:25MP

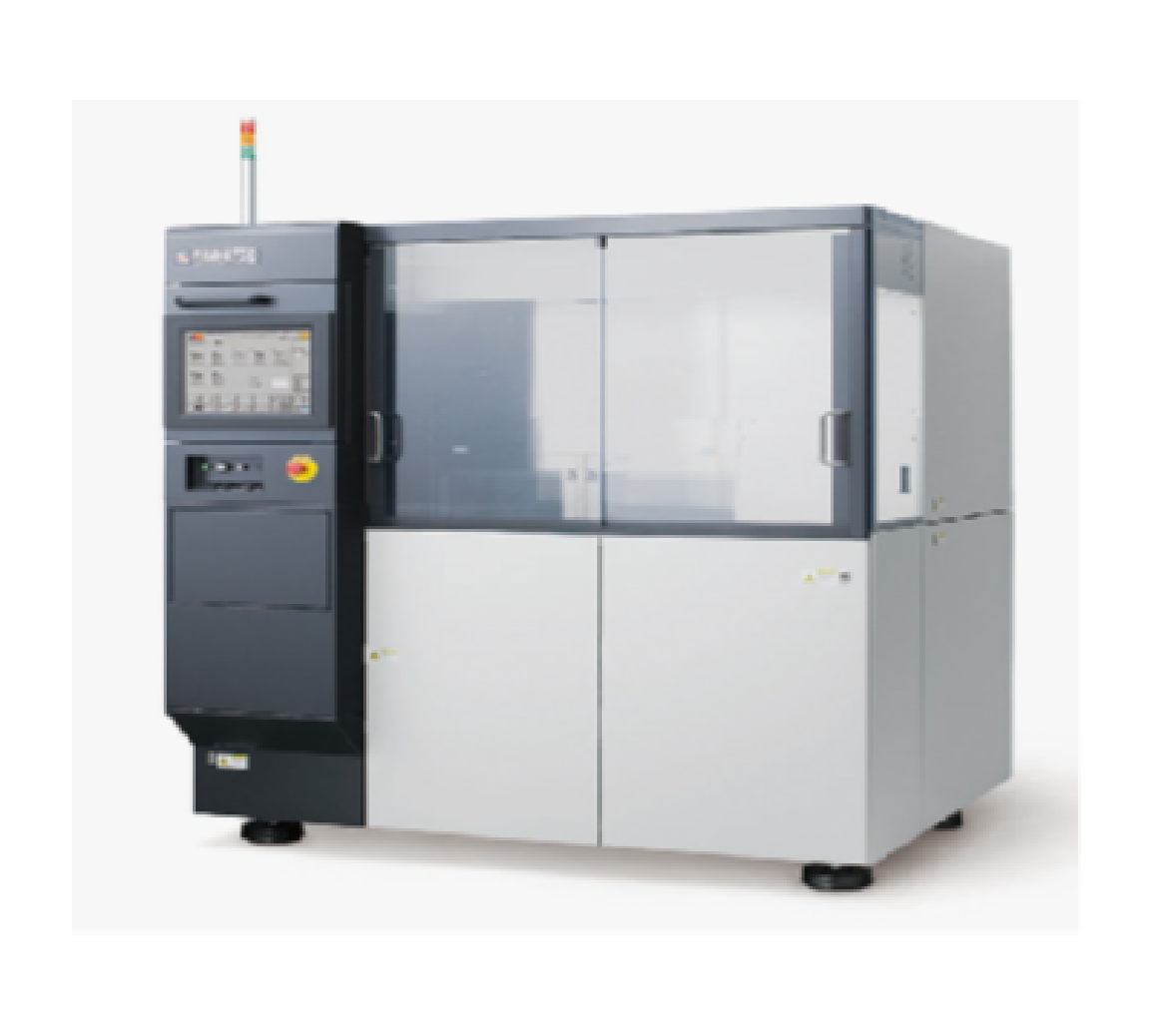

成品切割 Singulation Saw

名称/型号 参数
  • · DiscoDFD6750



  • · 工作平台：双切割平台
  • · 最大夹具尺寸：适用尺寸280×140mm²
  • · 旋转直径：340mm
  • · 定位精度：0.003mm/660以内(单次误差) 0.002mm/5以内
  • · 重复性精度：0.001mm
